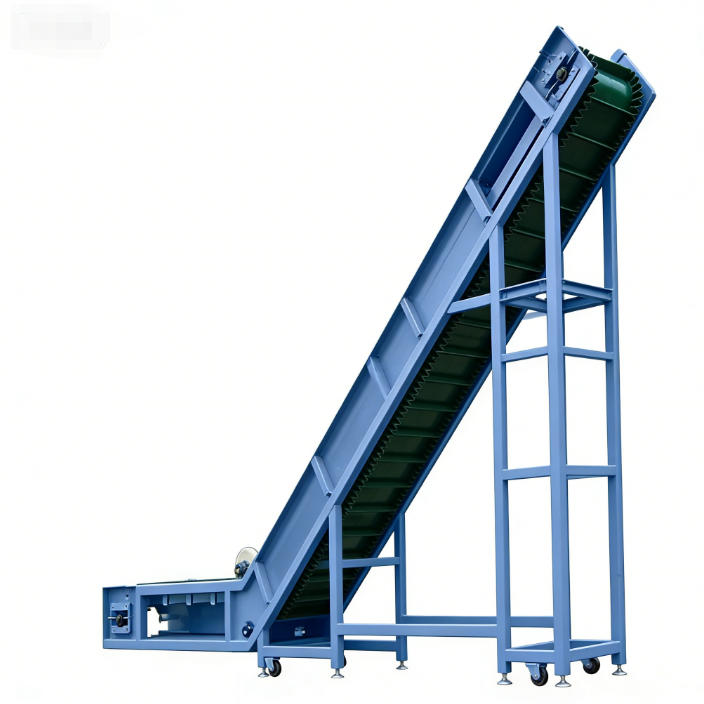

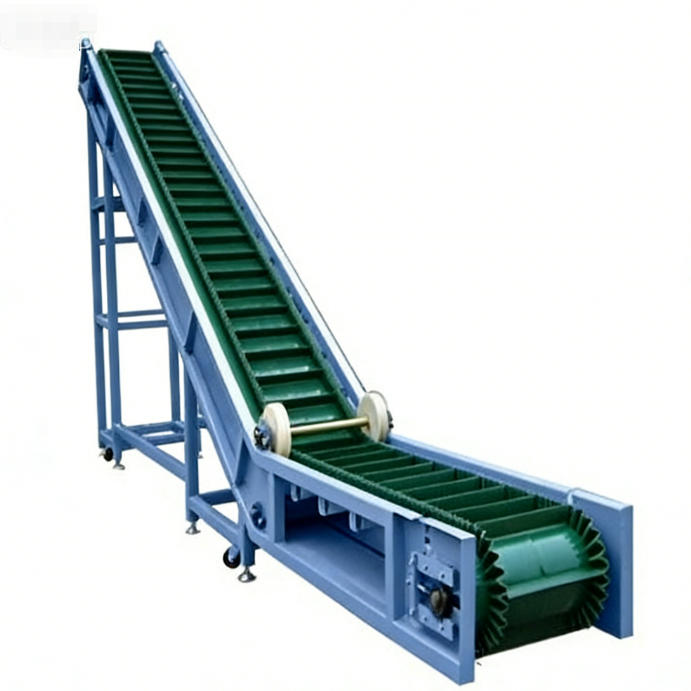

Băng tải thành bên dạng sóng, còn được gọi là băng tải đai góc cao, là một hệ thống vận chuyển vật liệu rời tiên tiến được thiết kế để vận chuyển vật liệu ở những nơi có độ dốc lớn và thậm chí cả góc thẳng đứng lên tới 90 độ. Bằng cách tích hợp đai đế, thành bên dạng sóng và thanh ngang vào một cấu trúc thống nhất duy nhất thông qua quy trình lưu hóa thứ cấp, Hệ thống băng tải này đạt được độ bền, tính linh hoạt và độ tin cậy lâu dài đặc biệt.
Không giống như các băng tải phẳng thông thường hoặc các băng tải có hoa văn, băng tải có thành bên dạng sóng có khả năng xử lý những thay đổi về độ cao cực độ trong một diện tích nhỏ gọn. Điều này làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng công nghiệp nơi không gian bị hạn chế, góc truyền tải lớn và cần có dòng nguyên liệu liên tục.
Một trong những ưu điểm quan trọng nhất của băng tải thành bên dạng sóng nằm ở quy trình sản xuất tiên tiến. Các thành bên, thanh chắn và đai đế được liên kết với nhau bằngkỹ thuật lưu hóa thứ cấp, tạo thành một cấu trúc tích hợp chứ không phải là các thành phần gắn liền về mặt cơ học.
Quá trình này đảm bảo:
Không có sự phân tách giữa thành bên và đai
Không bị bong tróc trong quá trình hoạt động lâu dài
Khả năng chống rách và uốn cong cao
Khả năng thích ứng tuyệt vời với những thay đổi uốn và tải lặp đi lặp lại
Cấu trúc thu được đạt được sự cân bằng giữa độ cứng và tính linh hoạt—đủ mạnh để mang tải nặng trong khi vẫn đủ linh hoạt để vành đai lưu thông trơn tru.
Đai cơ sở cung cấp độ bền kéo và tạo thành nền tảng của băng tải. Nó có thể được gia cố bằng dây vải hoặc dây thép tùy theo yêu cầu tải trọng.

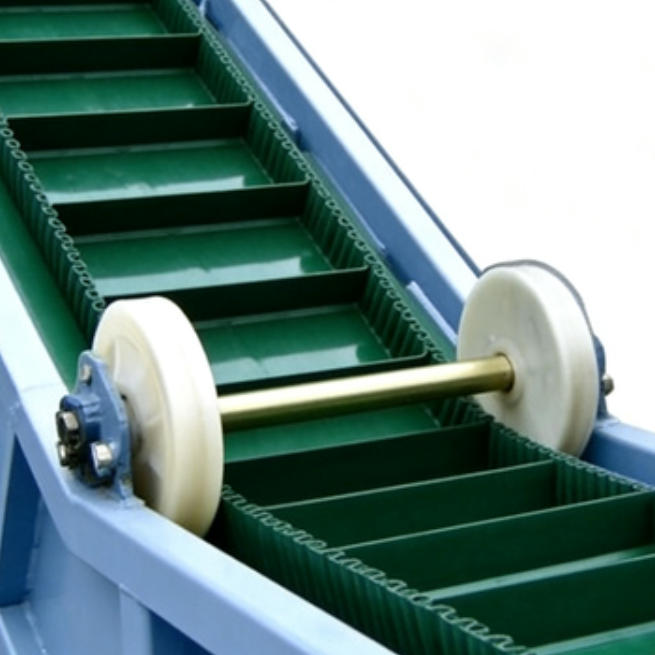

Các thành bên dạng lượn sóng ngăn ngừa sự đổ tràn vật liệu trong quá trình vận chuyển dốc hoặc thẳng đứng. Thiết kế dạng sóng linh hoạt của chúng cho phép dây đai uốn cong quanh ròng rọc một cách trơn tru.
Các thanh chia bề mặt đai thành các ngăn, đảm bảo vận chuyển vật liệu ổn định ở các góc cao và ngăn ngừa hiện tượng cuộn lại.
Cùng với nhau, các thành phần này tạo nên một hệ thống băng tải góc cao được tích hợp đầy đủ.
Băng tải có thành bên dạng sóng hoạt động bằng cách sử dụng các ròng rọc dẫn động bằng ma sát để di chuyển dây đai trong khi các thành bên và thanh chắn giữ lại vật liệu trên bề mặt dây đai. Khi dây đai chuyển từ mặt cắt ngang sang mặt cắt nghiêng hoặc thẳng đứng, các thành bên và thanh chắn linh hoạt sẽ duy trì sự ổn định của vật liệu mà không bị đổ ra ngoài.
Điều này cho phép truyền tải liên tục ở mọi góc độ giữa0° và 90°, loại bỏ sự cần thiết của các điểm trung chuyển hoặc thiết bị vận chuyển bổ sung.
Băng tải dạng sóng có vách bên có thể được thiết kế và tùy chỉnh để phù hợp với nhiều ứng dụng.
Chiều rộng vành đai:400mm – 2000mm
Chiều cao thành bên:40mm – 400mm
Chiều cao đòn bẩy:35 mm – 350 mm
Góc truyền tải:0° – 90°
Kích thước hạt vật liệu:≤ 400 mm (không có giới hạn dưới nghiêm ngặt)
Công suất truyền tải:1 m³/giờ – 6000 m³/giờ
Tốc độ vành đai:0,8 – 4,0 m/s
Loại đai cơ sở:Gia cố bằng vải / Dây thép
Nhiệt độ hoạt động:-30°C đến +80°C
Tất cả các thông số có thể được tùy chỉnh theo đặc điểm vật liệu và điều kiện địa điểm.
Băng tải có thành bên dạng sóng mang lại những lợi thế đáng kể so với các Hệ thống băng tải truyền thống.
Nó cho phép vận chuyển theo góc dốc và theo chiều dọc trong một quy trình liên tục duy nhất, giảm độ phức tạp của hệ thống. Thiết kế nhỏ gọn giảm thiểu yêu cầu về không gian sàn và giảm chi phí xây dựng dân dụng.
Với ít điểm chuyển giao hơn, tổn thất vật liệu, phát sinh bụi và yêu cầu bảo trì sẽ giảm đáng kể. Hệ thống này cũng mang lại hiệu quả vận chuyển cao với mức tiêu thụ điện năng tương đối thấp.
Băng tải đai phẳng truyền thống và đai có hoa văn bị hạn chế về góc truyền và thường yêu cầu nhiều điểm chuyển để đạt được sự thay đổi độ cao lớn. Điều này làm tăng độ phức tạp của hệ thống, chi phí bảo trì và tiêu thụ năng lượng.
Băng tải có thành bên dạng sóng khắc phục những hạn chế này bằng cách cho phép vận chuyển trực tiếp góc cao, cung cấp giải pháp sạch hơn, hiệu quả hơn và tiết kiệm hơn.
Được sử dụng để bốc dỡ than, quặng và vật liệu rời ở những nơi có không gian hạn chế.
Lý tưởng để vận chuyển than, quặng, cát và cốt liệu từ các mỏ dưới lòng đất hoặc lộ thiên.
Áp dụng trong các nhà máy thiêu kết, hệ thống xử lý quặng và dây chuyền cấp nguyên liệu thô.
Được sử dụng trong hệ thống cấp than và xử lý tro.
Thích hợp cho việc vận chuyển xi măng, đá vôi, clinker và thạch cao.
Được sử dụng để vận chuyển ngũ cốc, phân bón và nguyên liệu thức ăn chăn nuôi.
Băng tải thành bên dạng sóng có thể xử lý nhiều loại vật liệu rời, bao gồm than, quặng, cát, sỏi, phân bón, ngũ cốc, clinker và các sản phẩm hóa học.
Thiết kế của nó phù hợp với các vật liệu có mật độ, độ ẩm và kích thước hạt khác nhau, khiến nó trở thành giải pháp linh hoạt cho nhiều ngành công nghiệp.
Cài đặt đúng cách là rất quan trọng để có hiệu suất tối ưu. Khung băng tải phải được lắp đặt trên nền tảng ổn định và các ròng rọc phải được căn chỉnh chính xác để đảm bảo việc di chuyển dây đai trơn tru.
Cần đặc biệt chú ý đến các khu vực chuyển tiếp giữa các phần ngang và nghiêng để đảm bảo chuyển động của đai trơn tru và giảm căng thẳng cho các thành bên và các thanh chắn.
Trước khi vận hành thử, hãy kiểm tra độ căng của đai, căn chỉnh ròng rọc và điều kiện nạp nguyên liệu. Trong quá trình vận hành, đảm bảo tải vật liệu đồng đều và tránh tình trạng quá tải đột ngột.
Băng tải được thiết kế để hoạt động liên tục và không cần điều chỉnh thủ công thường xuyên trong điều kiện bình thường.
Nhờ cấu trúc lưu hóa tích hợp, băng tải dạng sóng có vách bên yêu cầu bảo trì tối thiểu. Việc kiểm tra định kỳ tập trung vào tình trạng bề mặt đai, tính toàn vẹn của đòn bẩy và độ thẳng hàng của ròng rọc.
Với hoạt động thích hợp, hệ thống băng tải mang lại tuổi thọ lâu dài và hiệu suất ổn định, giảm thời gian ngừng hoạt động và chi phí vận hành.
Đổ tràn vật liệu
Có thể do chất tải không phù hợp hoặc lựa chọn chiều cao thành bên không chính xác.
Thắt lưng bị mòn bất thường
Thường do sai lệch hoặc căng không đúng cách.
Giảm khả năng vận chuyển
Có thể xảy ra nếu đặc tính vật liệu khác với giả định thiết kế ban đầu.
Khi chọn băng tải có thành bên dạng sóng, hãy xem xét góc truyền tải, loại vật liệu, kích thước hạt, yêu cầu về công suất và không gian lắp đặt sẵn có.
Hỗ trợ kỹ thuật chuyên nghiệp đảm bảo thiết kế và hiệu suất tối ưu.
Chúng tôi cung cấp các dịch vụ tùy biến hoàn chỉnh:
Chiều rộng vành đai và chiều cao thành bên
Loại đòn chêm và khoảng cách
Gia cố đai cơ sở
Khung băng tải và kết cấu đỡ
Cấu hình hệ thống truyền động
Giải pháp OEM và chìa khóa trao tay có sẵn.
Mỗi hệ thống băng tải đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra vật liệu, kiểm tra cường độ lưu hóa, xác minh kích thước và thử nghiệm vận hành thử.
Điều này đảm bảo chất lượng ổn định và hiệu suất lâu dài đáng tin cậy.
Góc truyền tải tối đa là bao nhiêu?
Lên đến 90 độ, tùy thuộc vào vật liệu và thiết kế.
Hệ thống có thể thay thế nhiều băng tải không?
Có, nó thường loại bỏ nhu cầu về điểm chuyển.
Nó có phù hợp với vật liệu mài mòn không?
Có, với việc lựa chọn chất liệu dây đai phù hợp.
Băng tải có thể được tùy chỉnh?
Hoàn toàn tùy biến dựa trên yêu cầu ứng dụng.
Là nhà sản xuất hệ thống băng tải chuyên nghiệp, chúng tôi cung cấp các giải pháp vận chuyển đáng tin cậy, hiệu quả và tiết kiệm không gian. Băng tải dạng sóng bên hông của chúng tôi được thiết kế để đáp ứng các tiêu chuẩn quốc tế và các điều kiện công nghiệp đòi hỏi khắt khe.
Băng tải có thành bên dạng sóng là giải pháp tiên tiến để xử lý vật liệu rời theo chiều dọc và góc cao. Với cấu trúc lưu hóa tích hợp, góc vận chuyển linh hoạt, bố cục nhỏ gọn và hiệu quả cao, nó mang đến giải pháp thay thế ưu việt cho các hệ thống vận chuyển thông thường. Việc chọn băng tải có vách bên dạng sóng đảm bảo vận chuyển vật liệu hiệu quả, đáng tin cậy và tiết kiệm trong nhiều ngành công nghiệp.
